Wydrążone głowice obrotowe

Jest to numer modelu siłownika z wydrążonym obrotem GSN200-18K-OS z rozmiarem stołu 200 mm przełożenie 1:18 i silnikiem krokowym z otwartą pętlą. Typ OS GIGAGER Hollow Rotary Actuator to linia produktów, które łączą stół obrotowy o wysokiej sztywności z dedykowanym silnikiem krokowym o otwartej pętli i pakietem sterowników. Zachowuje łatwość użycia silnika krokowego, a jednocześnie umożliwia bardzo dokładne pozycjonowanie dużych obciążeń bezwładnościowych.

1. Specyfikacja modelu GSN200-18K-OS

2. Co to jest pusty stół obrotowy?

3. Jakie są cechy produktu typu Hollow Rotary Actuator typu OS?

4. Konfiguracja systemu typu Hollow Rotary Actuator typu

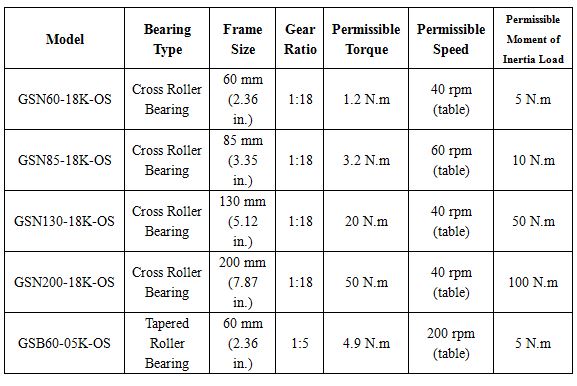

5. Ile modeli OS jest dostępnych?

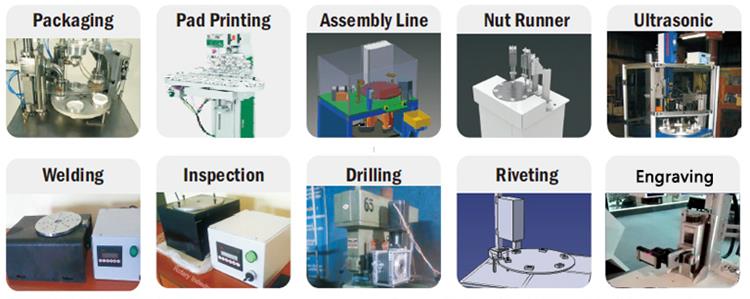

6. Jaki rodzaj urządzenia może wykorzystywać siłownik obrotowy pusty?

Link do filmu demo:

za. Wersja demonstracyjna testu Gyro https://youtu.be/PwKiObIMXRM

b. Demo na 4. osi lub 5. osi https://youtu.be/L9gheXQ6zLc

Aby zobaczyć więcej filmów, kliknij GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Jak wybrać odpowiedni model dla mojego urządzenia?

Więcej informacji na temat doboru modelu siłownika obrotowego Hollow można znaleźć na stronach wyboru modeli w katalogu.

8. Dlaczego warto wybrać GIGAGER?

9. FAQ

10. Powiązane informacje

Siłowniki obrotowe z wałem drążonym GIGAGER posiadają otwór o dużej średnicy (otwór przelotowy), który pomaga zmniejszyć złożoność okablowania i orurowania, upraszczając projekt urządzenia. Średnice wału drążonego wahają się od 28 mm do 100 mm w zależności od rozmiaru ramy siłownika.

Tabele urządzeń i ramiona mogą być instalowane bezpośrednio na stole wyjściowym. Pozwala to zaoszczędzić koszty projektowania mechanizmu instalacyjnego, rozmieszczania niezbędnych części mechanicznych i regulacji naciągu paska, gdy do instalacji wykorzystywane są elementy takie jak pasek i koło pasowe.

Zalety skrzyżowanych łożysk tocznych

Elementy toczne skrzyżowanych łożysk tocznych są na ogół ułożone w krzyżowy wzór w pojedynczym rowku bieżnym za pomocą cylindrycznych lub stożkowych rolek, a rolki są oddzielone mosiężnym elementem ustalającym lub konstrukcyjnym plastikowym elementem dystansowym w celu uzyskania wysokiego obrotu. Dokładność, duża nośność, mały rozmiar i wysoka prędkość obrotowa oraz sztywność i szeroki zakres zastosowań. Łożyska skośne są odpowiednie do złączy robotów przemysłowych, stołów obrotowych CNC, silników DD, sprzętu medycznego i innych dziedzin.

1. Skrzyżowane łożyska toczne mogą być łatwo montowane we wszystkich kierunkach głównego wału. Może być masowo produkowany poprzez standaryzację i serializację, i jest wygodny w montażu i użyciu.

2. Łożyska poprzeczne mogą wytrzymać zarówno promieniowe, jak i osiowe obciążenia, dzięki czemu łożyska poprzeczne mogą być znacznie prostsze niż wiele zestawów połączonych struktur nośnych.

3. Łożysko poprzeczne ze względu na wysoką wydajność obrotową i niskie rozpraszanie ciepła, zużycie smaru jest niewielkie.

4. Wymiary promieniowe i osiowe skrzyżowanych łożysk tocznych mogą być ograniczone. Dlatego, zgodnie z przestrzenią, możliwe jest zastosowanie sytuacji o wysokiej precyzji i dużej sztywności przy niewielkich wymaganiach przestrzennych.
