Reduktory biegów są często określane jako „podstawowe złącza” nowoczesnego-najwyższej klasy sprzętu produkcyjnego. Wśród nichprzekładnie planetarnestały się standardowym rozwiązaniem przekładni w automatyce i systemach precyzyjnego sterowania ruchem, dzięki swoim właściwościomzwarta konstrukcja, wysoka wydajność, Iduża nośność. Od inteligentnych linii produkcyjnych po zaawansowane urządzenia przemysłowe, przekładnie planetarne odgrywają kluczową rolę w poprawie wydajności maszyn i stabilności operacyjnej.
W tym artykule wyjaśnionostruktura, kluczowe zalety wydajności, Iinżynieria-baslogika wyboruprzekładni planetarnych i przedstawia odpowiednią serię produktów GIGA do różnych scenariuszy zastosowań.
Struktura i zasada działania przekładni planetarnych

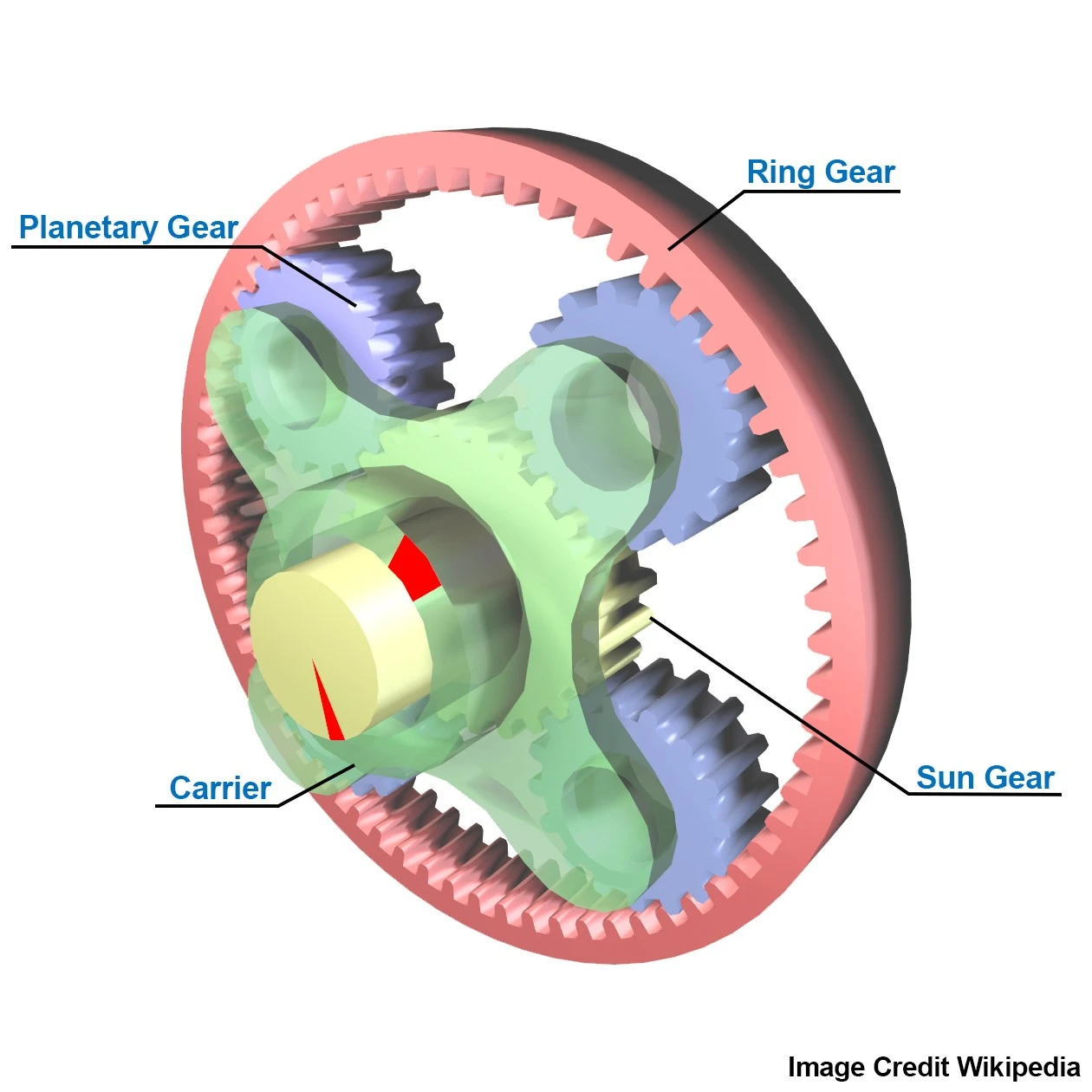

Konstrukcja przekładni planetarnej inspirowana jest ruchem Układu Słonecznego. Jego podstawowa struktura składa się z czterech głównych elementów:
koło słoneczne (wał wejściowy), przekładnie planetarne, koło koronowe i wspornik (wał wyjściowy).
Podczas pracy silnik napędza centralnie umieszczoną przekładnię słoneczną. Wiele przekładni planetarnych obraca się wokół własnych osi, jednocześnie obracając się wokół koła słonecznego. Te przekładnie planetarne są zamontowane na nośniku planet, który łączy i wytwarza moment obrotowy. Zewnętrzne koło koronowe pozostaje nieruchome, zapewniając stabilne sprzęgnięcie i wsparcie strukturalne dla całego układu przeniesienia napędu.
Ta konstrukcja oparta na-wieloma planetach-podziale obciążenia” umożliwia przenoszenie momentu obrotowego przez wiele punktów styku jednocześnie, co znacznie zwiększa nośność, a jednocześnie poprawia ogólną sztywność i stabilność przekładni. W rezultacie można uzyskać wysoki moment obrotowy i redukcję prędkości w kompaktowej przestrzeni.
Kluczowe zalety wydajności przekładni planetarnych
Wysoka wydajność i oszczędność energii
Przekładnie planetarne zazwyczaj osiągają sprawność przekładni przekraczającą 90%. Umożliwia to przekształcenie większej ilości energii wejściowej w efektywną moc wyjściową, ograniczając straty energii i wytwarzanie ciepła, co jest korzystne dla-długoterminowej i stabilnej pracy.
Kompaktowa konstrukcja
Dzięki układowi przekładni planetarnej można osiągnąć duże przełożenia przy stosunkowo małej objętości, co sprawia, że przekładnie planetarne idealnie nadają się do zastosowań o ograniczonej przestrzeni montażowej.
Doskonała ładowność
Rozkładając obciążenie na wiele biegów, przekładnie planetarne zapewniają wysoką gęstość momentu obrotowego i dużą odporność na obciążenia udarowe, zapewniając niezawodne działanie w trybie ciągłej pracy.
Niski poziom hałasu i płynna praca
Zoptymalizowana konstrukcja przekładni i zaawansowane procesy produkcyjne zapewniają cichszą i płynniejszą pracę, dzięki czemu przekładnie planetarne nadają się do zastosowań wymagających precyzyjnego sterowania i niskich wibracji.
Elastyczne opcje konfiguracji
Przekładnie planetarne są dostępne zarówno w konfiguracjach standardowych, jak i niestandardowych, aby spełnić różne wymagania dotyczące precyzji, przełożenia redukcyjnego i stylu instalacji.
Typowe obszary zastosowań
Przekładnie planetarne znajdują szerokie zastosowanie w wielu kluczowych gałęziach przemysłu, m.in.:
* Roboty przemysłowe i roboty współpracujące
* Zautomatyzowane linie montażowe i systemy przenośników
* Obrabiarki CNC i sprzęt do precyzyjnej obróbki
* Urządzenia medyczne i sprzęt do produkcji elektroniki
* Magazynowanie, logistyka i inteligentne systemy transportu materiałów
W tych zastosowaniach przekładnie planetarne nie tylko przekazują moc, ale także bezpośrednio wpływają na dokładność, sztywność i długoterminową niezawodność maszyny.-
Kluczowe kwestie dotyczące wyboru inżyniera
W praktycznych zastosowaniach do wyboru skrzyni biegów należy podchodzić z perspektywy-systemu, a nie skupiać się wyłącznie na poszczególnych parametrach:
1. Przełożenie redukcyjne i dopasowanie obciążenia– zrównoważyć wyjściowy moment obrotowy, przyspieszenie i cykl pracy
2. Wymagania dotyczące dokładności– wybrać odpowiedni poziom luzu w oparciu o potrzeby sterowania ruchem
3. Rozmiar i konfiguracja montażowa– zapewnić kompatybilność z układem silnika i maszyny
4. Środowisko operacyjne– uwzględnić temperaturę, ciągłą pracę i wymagania dotyczące ochrony
5. Możliwości dostawcy– wsparcie techniczne, niezawodność dostaw i-długoterminowa obsługa są równie ważne
Ustrukturyzowany proces selekcji jest podstawą stabilnego i niezawodnego działania systemu.
GIGASeria przekładni planetarnych: rozwiązania inżynieryjne dla różnych warunków pracy
GIGA oferuje uporządkowaną ofertę przekładni planetarnych opartą na typie przekładni i osiągach, z konfiguracjami rzędowymi i kątowymi-, zapewniającymi elastyczną instalację.
→Przegląd przekładni planetarnych GIGA
Przekładnie planetarne z przekładnią czołową –-efektywność i niezawodność
Zaprojektowany dla standardowej automatyki z jasno określonymi warunkami pracy. Kompaktowy, wydajny i stabilny, odpowiedni do-zastosowań wrażliwych na koszty.
Dostępne serie: GPF / GPL (inline), GPFR / GPLR (kąt-prawy)
Przekładnie planetarne z przekładnią walcową – wysoka precyzja i duża sztywność
Do zastosowań wymagających płynnego ruchu, niskiego poziomu hałasu i precyzyjnego pozycjonowania. Przekładnie śrubowe zapewniają płynniejsze przenoszenie momentu obrotowego, niski poziom hałasu i większą nośność.
Dostępne serie: GPB / GPD / GPV / GPE (inline), GPBR / GPDR / GPVR / GPER (-kąt prosty)
Elastyczne konfiguracje montażu
Zarówno przekładnie zębate czołowe, jak i walcowe są dostępne w wersjach rzędowych i kątowych-, co umożliwia zmianę przenoszenia mocy o 90 stopni przy jednoczesnym zachowaniu zalet planetarnych. Zapewnia to elastyczność w przypadku kompaktowych i złożonych układów.
Przekładnie planetarne serii GPW – wysoki moment obrotowy i elastyczna konstrukcja wyjściowa
Seria GPW to nowo wprowadzona seria przekładni planetarnych opracowana przez firmę GIGA, zaprojektowana do zastosowań wymagających wysokiego momentu obrotowego, kompaktowej instalacji i elastycznego układu wałów. Charakteryzuje się wysokim momentem obrotowym i wydajnością, długą żywotnością, niskim luzem i-bezobsługową pracą. Konstrukcja z wieloma wałami wyjściowymi zapewnia większą elastyczność podczas integracji z maszynami o ograniczonej lub złożonej przestrzeni montażowej, dzięki czemu seria GPW jest szczególnie odpowiednia do kompaktowych i{3}}ograniczonych układów sprzętu.
→ Przekładnie planetarne serii GPW
Wniosek
Przekładnia planetarna to nie tylko element przekładni,-to kluczowy element, który bezpośrednio wpływa na wydajność, dokładność i niezawodność maszyny. Tylko poprzez połączenie solidnego projektu konstrukcyjnego, właściwego zrozumienia zastosowań i doświadczenia inżynierskiego można w pełni wykorzystać jego wartość.
Kierując się filozofią inżynierii- zorientowaną na zastosowanie, firma GIGA stale udoskonala swoją serię przekładni planetarnych, aby zapewnić niezawodne i praktyczne rozwiązania w zakresie przekładni dla urządzeń automatyki i urządzeń precyzyjnych.
