Napęd indeksowania krzywki

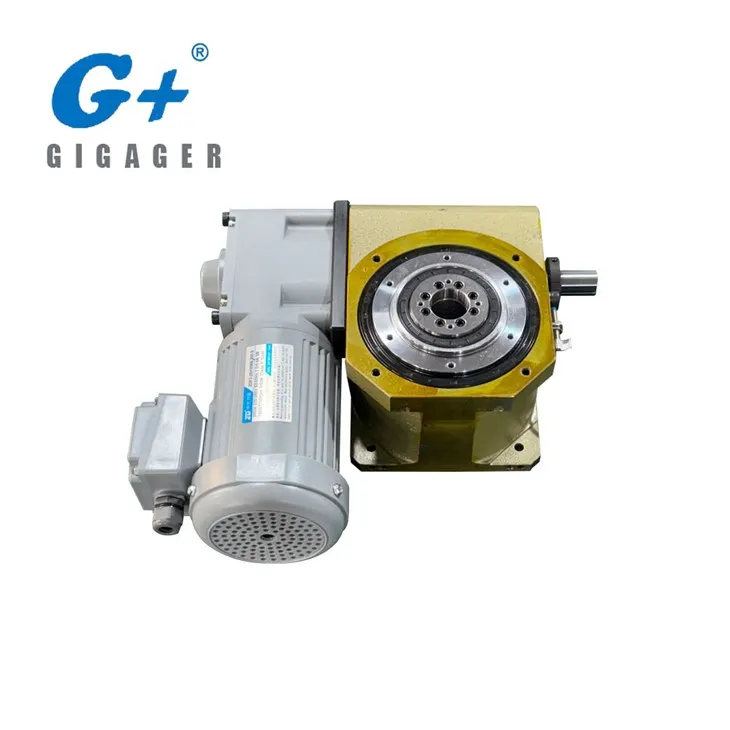

Cam Indexer

Będąc jednym z najwcześniejszych profesjonalnych producentów Cam Indexer na kontynencie chińskim, GIGAGER jest wiodącą marką napędu indeksowania krzywek w Chinach od ponad dziesięciu lat. Indeksatory krzywek GIGAGER są produkowane i montowane w fabryce GIGAGER Shenzhen, wykorzystując najbardziej precyzyjne i najnowocześniejsze technologie. Każdy globoidalny indeksator krzywki GIGAGER zapewnia jakość, powtarzalność i dokładność. Indeksatory krzywkowe nadają się do szerokiego zakresu zastosowań, w tym maszyn do montażu podzespołów elektronicznych, maszyn do pakowania żywności i urządzeń do kontroli jakości. Seria indeksatorów krzywkowych GIGAGER cieszy się zaufaniem znanych integratorów systemów i renomowanych fabryk Huawei, Foxconn, Han's Laser, Johnson Electric itp. W Chinach.

1. Co to jest Cam Indexer?

Cam Indexer, znany również jako rozgałęźnik krzywki, napęd indeksowania krzywki, pozycjoner krzywki indeksującej lub globoidalny indeksator krzywki, jest mechanizmem przerywanego ruchu, który charakteryzuje się dużym momentem transmisyjnym, wysoką dokładnością indeksowania, stabilną pracą, zwartą strukturą, samohamowaniem podczas pozycjonowania, mały rozmiar, niski poziom hałasu, wysoka wydajność i długa żywotność.

2. Jakie są cechy produktu napędu indeksującego Cam GIGAGER?

Pozycjonery krzywkowe GIGAGER wykorzystują styk toczny do płynnego indeksowania i dłuższej żywotności. Jest to idealny produkt, który zastąpi tradycyjne mechanizmy, takie jak mechanizm koła rowkowego, mechanizm zapadkowy, niepełny mechanizm przekładniowy i pneumatyczny mechanizm sterujący.

Obciążenie wstępne GIGAGER zapewnia sztywność i pozwala na zerowy luz, zapewniając wysoką dokładność i wyjątkowo szybki czas osadzania. Solidna konstrukcja krzywki i głowicy rewolwerowej, z dopasowanymi do siebie popychaczami igiełkowymi o największej średnicy, pozwala na większą nośność. Te cechy sprawiają, że pozycjonery krzywek indeksujących GIGAGER są wyborem inżynierów w całym kraju.

• Precyzyjny mechanizm napędowy

W momencie indeksowania lub zatrzymania popychacz jest zabezpieczony na miejscu w określonej pozycji, eliminując w ten sposób potrzebę stosowania jakichkolwiek elementów blokujących.

• Wysoka szybkość działania

Luz jest całkowicie wyeliminowany przez zastosowanie wstępnego obciążenia na stożkowym żebrze precyzji

obrobiona krzywka i popychacz, co zapewnia niezawodną pracę z dużą prędkością. Całkowicie

kontrolowane przyspieszenie minimalizuje wstrząs spowodowany obciążeniem lub wibracjami.

• Płynna transmisja

Ponieważ wieżyczka jest zaprojektowana do ciągłego obracania się w dowolnej pozycji (niezależnie od kąta, prędkości

i / lub przyspieszenie) przekładnia napędowa jest gładka i wolna od wibracji i hałasu.

• Prosty mechanizm

Składa się tylko z kamery i wieży; brak zbędnych części, przy jednoczesnym zapewnieniu wymaganego ruchu przerywanego.

• Wysoka dokładność indeksowania

Specjalnie zaprojektowany popychacz GIGAGER w napędzie indeksującym zapewnia duże obciążenie

zdolność przy zachowaniu wysokiej dokładności indeksowania i wysokiego momentu obrotowego. Dokładność indeksowania

standardowych modeli wynosi ± 30 sekund. Jednak modele zapewniające większą dokładność indeksowania

są dostępne na życzenie.

• Krzywe ruchu

Zmodyfikowana krzywa trapezowa (dla dużej prędkości i niskiego obciążenia), zmodyfikowana krzywa sinusoidalna (dla

średnie / wysokie prędkości i średnie obciążenie), zmodyfikowana krzywa stałej prędkości (dla niskiej prędkości i

duże obciążenie) są dostępne odpowiednio do wymaganych aplikacji.

3. Mechanizm i struktura GIGAGER Cam Indexer

Napędy krzywkowe GIGAGER zaprojektowano tak, aby globoidalna krzywka zainstalowana w wale wejściowym współpracowała z głowicą przymocowaną do wału wyjściowego, jak pokazano na powyższym rysunku. Popychacz, który jest osadzony promieniowo w obwodowej powierzchni głowicy, styka się liniowo ze stożkowym żebrem krzywki do odpowiednich powierzchni ścian.

Gdy wał wejściowy obraca się, popychacz obraca głowicę wyjściową zgodnie z określoną krzywą przemieszczenia, jednocześnie tocząc się wzdłuż powierzchni ściany żebra. W obszarze, w którym żebro jest równoległe do końcowej powierzchni krzywki, to znaczy w zakresie statycznym, popychacz obraca się wokół własnej osi, ale sama wieżyczka nie obraca się.

Stożkowe żebro zawsze wchodzi w kontakt z dwoma lub trzema popychaczami, dzięki czemu obrót wału wejściowego może być równomiernie przenoszony na wał wyjściowy.

Jeśli występuje luz między powierzchnią krzywkową stożkowego żebra a popychaczem krzywki, może to spowodować uszkodzenie indeksatora krzywki.

Ten luz można całkowicie usunąć, obracając kołnierz mimośrodowy podtrzymujący wał wejściowy i skracając odległość między wałem wejściowym a wałem wyjściowym. Sztywność napędu indeksującego można zwiększyć przez odpowiednie dostosowanie napięcia wstępnego w obszarze elastycznym popychacza i krzywki.

Jego struktura i funkcja są najbardziej wyróżniającymi się cechami tej kombinacji globoidalnej krzywki i popychacza, dzięki czemu może pracować z dużą prędkością.

4. Ile modeli jest dostępnych?

Napędy indeksujące Gigager są podzielone na trzy typy z konfiguracjami części wyjściowych: Model wału, Model kołnierza, Model wału kołnierzowego, Model stołu, Model stołu ultracienkiego, Model kołysania, Model Paradex, Mechanizm podnoszenia Model niestandardowy, Pięć analogowy Jednostka sprzęgająca osi, potrójny wałek indeksujący.

Wspieramy również specjalne usługi niestandardowe i specjalną produkcję kamer.

Aby uzyskać więcej informacji, skontaktuj się z działem sprzedaży produktów.

5. Jaki rodzaj urządzenia może wykorzystywać indeksator Cam?

Cam Indexer może być stosowany w wielu aplikacjach, takich jak urządzenie indeksujące CNC, etap obrotowy, maszyny do montażu podzespołów elektronicznych, urządzenia do produkcji pojemników gipsowych, maszyny do napełniania i pakowania żywności, różne maszyny montażowe i kontrolne.

Aby uzyskać więcej aplikacji, kliknij GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Jak wybrać odpowiedni model dla mojego urządzenia?

Zasadniczo potrzebujemy następujących informacji, prosimy o przesłanie do naszej sprzedaży technicznej.

a, Jaka jest waga załadunku? Wymiar? Nieregularny obiekt lub zwykły przedmiot?

b, Materiał sceny: stal lub aluminium, lub_________, średnica zewnętrzna = ______ mm, grubość = _______ mm

c, Ile segmentacji? A jak się ma ruch?

d, Czas trwania każdej trasy = Czas obracania + Czas pozycjonowania, _________ Druga = ________ + _________ Sekundy

e, Waga urządzenia: ____________ kg / szt

f, zdjęcie, rysunek lub więcej informacji o urządzeniu

Nasz inżynier doradzi odpowiedni model zgodnie z wymaganiami.

Więcej informacji na temat wyboru modelu napędu indeksowania krzywki można znaleźć na stronach wyboru modelu w katalogu.
