W nowoczesnych systemach automatyki podajnik wibracyjny jest szeroko stosowanym urządzeniem podającym do sortowania i orientowania części. Automatycznie ustawia losowo ułożone komponenty w spójnym kierunku i dostarcza je w sposób ciągły do następnego procesu produkcyjnego. Zastępując ręczne podawanie, pomaga poprawić wydajność, zachować spójność i obniżyć koszty pracy.
1. Zasada działania

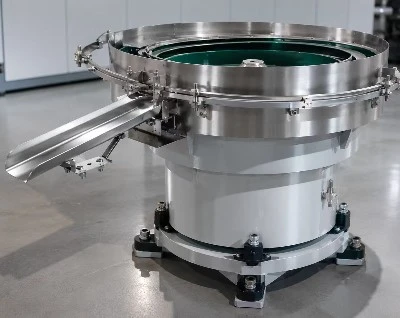

Podajnik wibracyjny składa się z misy wibracyjnej, podstawy, podstawy wibracyjnej, sterownika i toru podającego. Komponenty te współpracują ze sobą, generując kontrolowane wibracje, umożliwiając automatyczny ruch i orientację części.
Podczas pracy podstawa wibracyjna generuje stałe wibracje, które wprawiają części w ruch po spiralnej torze wewnątrz misy. Dzięki połączonemu działaniu wibracji i grawitacji części są transportowane w górę i kierowane do właściwej orientacji.

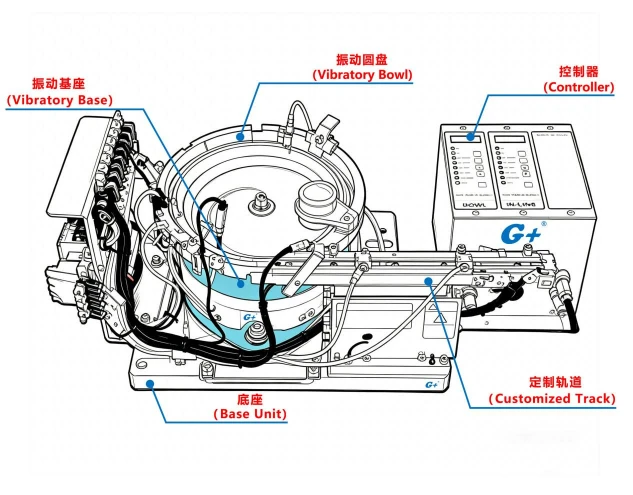

2. Kluczowe elementy automatycznego systemu podawania części
Standardowy system automatycznego podawania części składa się z następujących kluczowych elementów:
• WibracyjnyMiska
Przytrzymuje części masowe i prowadzi je na tor podający.
• Jednostka podstawowa
Podtrzymuje konstrukcję podajnika i zapewnia stabilność instalacji.
• Podstawa wibracyjna
Generuje kontrolowane wibracje, które napędzają ruch i podawanie części.
• Kontroler
Reguluje częstotliwość, amplitudę i prędkość podawania wibracji.
• Dostosowany utwór
Zaprojektowane zgodnie z geometrią części w celu orientacji i sortowania.
3. Proces karmienia i orientacji
Napędzane wibracjami części poruszają się po spiralnej torze, gdzie mechanizmy orientacji, takie jak rowki, przegrody lub struktury oparte na kształcie,-odfiltrowują nieprawidłowo ustawione komponenty. Tylko odpowiednio zorientowane części poruszają się dalej w górę po torze i są dostarczane do wylotu w celu przeniesienia do następnego etapu produkcji. Proces ten umożliwia ciągłe, stabilne i zautomatyzowane podawanie.
4. Aplikacje
Podajniki wibracyjne misowe są szeroko stosowane w branżach, w których małe części wymagają sortowania, orientacji i automatycznego podawania. Nadają się zarówno do precyzyjnych komponentów, jak i do środowisk produkcyjnych-na dużą skalę, pomagając poprawić wydajność i spójność na zautomatyzowanych liniach montażowych.
Przemysł elektroniczny i sprzętowy
Stosowany do komponentów takich jak rezystory, kondensatory, złącza, śruby, nakrętki i sprężyny, zapewniając stabilne i szybkie-zasilanie linii montażowych i produkcyjnych.
Przemysł medyczny i spożywczy
Stosowany w higienicznych środowiskach produkcyjnych do podawania kapsułek, tabletek, cukierków, orzechów i innych produktów ziarnistych, zapewniając czyste i precyzyjne obchodzenie się.
Przemysł motoryzacyjny
Stosowany na liniach produkcyjnych samochodów do podawania śrub, sprężyn, elementów złącznych i innych elementów mechanicznych w celu wspomagania wydajnego zautomatyzowanego montażu.

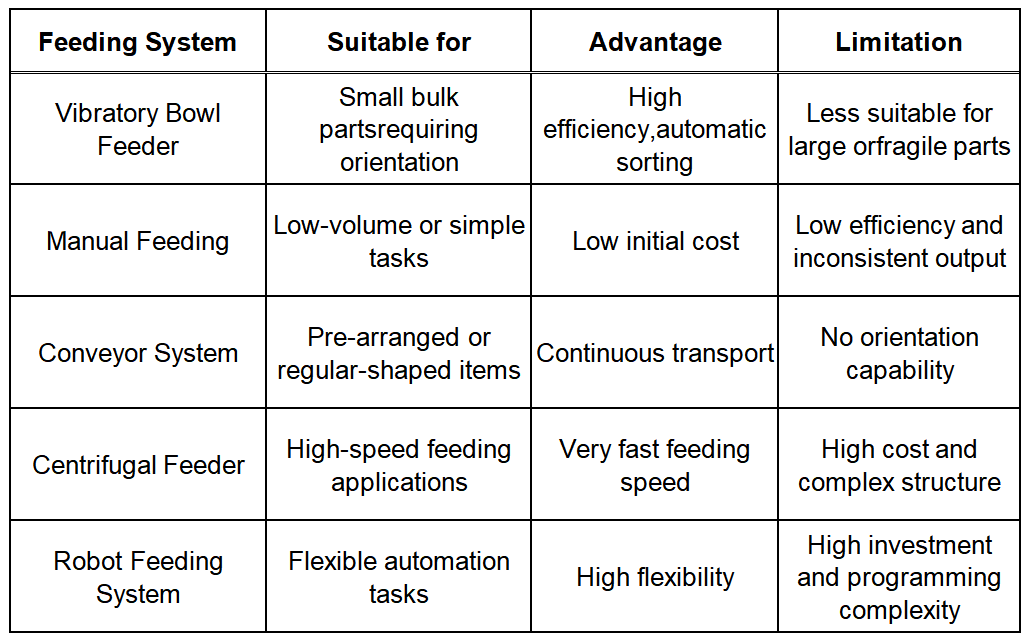

5. Porównanie z innymi systemami karmienia
|
|
|
|
 |
Różne systemy karmienia są projektowane dla różnych wymagań produkcyjnych. W porównaniu z innymi rozwiązaniami do podawania, podajniki wibracyjne z misą zapewniają zrównoważone połączenie wydajności, elastyczności i opłacalności-, szczególnie w przypadku małych części wymagających orientacji.
Zalety i ograniczenia
Podajniki wibracyjne z misą są bardzo wydajne w obsłudze małych części masowych i mogą automatycznie sortować i orientować komponenty ze stabilną wydajnością. Mogą jednak nie nadawać się do produktów dużych, delikatnych lub o bardzo nieregularnym-kształcie i często wymagają dostosowania w oparciu o projekt części.
6. Zalety
·Zautomatyzowane karmienie, zastępując pracę ręczną
· Poprawa wydajności produkcji
· Obniżone koszty pracy
· Konfigurowalny projekt w oparciu o wymagania aplikacji
·Stabilna i niezawodna praca
7. Przewodnik wyboru
Wybierając system podawania wibracyjnego z misą, należy ocenić kilka czynników, aby zapewnić stabilną wydajność podawania i zgodność z procesem produkcyjnym.
• Charakterystyka części
Weź pod uwagę rozmiar, kształt, materiał, wagę i stan powierzchni części. Produkty podatne na zacinanie się, nakładanie się lub zarysowania mogą wymagać niestandardowego projektu toru.
• Wymagania żywieniowe
Określ, czy wymagana jest orientacja, prędkość podawania, dokładność pozycjonowania, czy praca ciągła. Różne zastosowania mogą wymagać różnych konfiguracji zasilania.
• Środowisko produkcyjne
Przy wyborze materiałów i projektu podajnika należy wziąć pod uwagę warunki branżowe, takie jak czystość, wilgotność, wrażliwość na wibracje i wielkość produkcji.
• Integracja z systemem automatyki
Rozważ kompatybilność z urządzeniami końcowymi, takimi jak ramiona robotyczne, przenośniki, systemy kontroli lub maszyny montażowe.
• Wymagania dotyczące pojemności i napełniania
W przypadku-produkcji na dużą skalę można dodać opcjonalne systemy lejów, aby zmniejszyć częstotliwość ręcznego uzupełniania i zapewnić ciągłe podawanie.
Ogólnie rzecz biorąc, podajniki wibracyjne nadają się do szerokiej gamy części, które wymagają kontrolowanej orientacji, stabilnego podawania i zautomatyzowanego przenoszenia w produkcji przemysłowej.
8. Wniosek
Podajnik wibracyjny jest niezbędnym elementem nowoczesnych zautomatyzowanych systemów produkcyjnych. Pomaga poprawić wydajność, zapewnić spójne podawanie i wspierać-masową produkcję w wielu branżach. Dzięki swojej elastyczności i niezawodności pozostaje jednym z najczęściej stosowanych rozwiązań w zakresie podawania do automatyzacji małych części.
