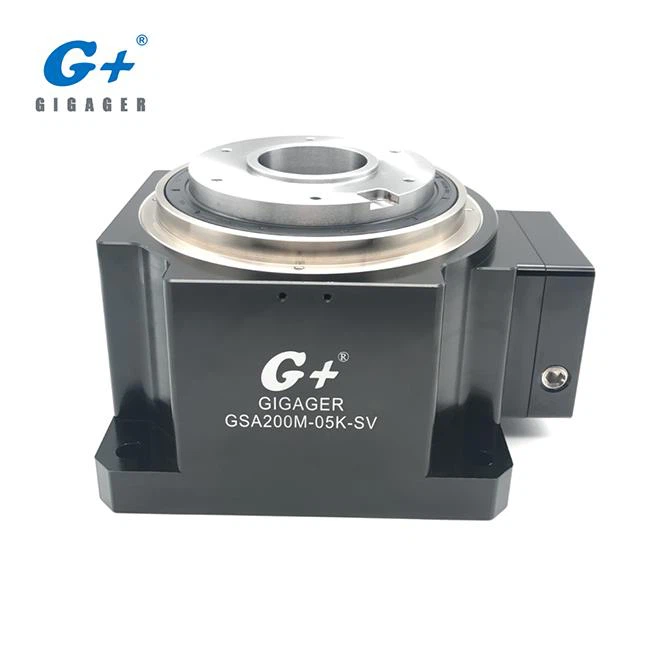

Jest to stół obrotowy GSA200-05K-SV o dokładnym kącie prostym z przekładnią 1: 5 o wielkości stołu 200 mm dla silnika serwo. Stół obrotowy z precyzyjnym kątem prostym sprawia, że okablowanie i orurowanie są wygodniejsze i łatwiejsze, a zalety tej funkcji są szczególnie widoczne w skomplikowanych instalacjach i środowiskach instalacji rurowych. Dzięki korpusowi o wysokiej wytrzymałości może przenosić większe obciążenie osiowe niż stół obrotowy do 5000N.
1. Specyfikacja stołu obrotowego o dokładnym kącie prostym GSA200-05K-SV
Parametr | ||
Typ silnika | Marka 750W SV Motor | |
Dopuszczalny moment obrotowy | Nm | 80 |
Dopuszczalna prędkość wejściowa | rpm | 2000 |
Dopuszczalne obciążenie osiowe | N | 5000 |
Powtarzalność | sec | ± 5 (0,001 °) |
Płaskość platformy | mm | ± 0,005 |
Reakcja | min | ≦ 1 |
Waga | kg | 18 |
Parametr silnika | ||
Marka | Kod | Model |
Fuji | fa | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
orientalny | O | DX475 |
Delta | T | ECMA-C30807 |
* Silnik serwosilnika jest konfigurowany przez klienta. Powyższy model służy wyłącznie jako odniesienie
2. Co to jest stół obrotowy z dokładnym kątem prostym?
3. Jakie są cechy produktu Precyzyjnego stołu kątowego z kątem prostym?
4. Konfiguracja systemu precyzyjnego stołu obrotowego z kątem prostym
5. Ile modeli jest dostępnych?
Aby uzyskać więcej informacji, zapoznaj się z załączonym katalogiem. (pobierz plik PDF na tej stronie)
6. Jak osiągnąć większy wynik przekładni?
Kombinacja stołu obrotowego z precyzyjnym kątem prostym i reduktorem planetarnym
Połączenie stołu obrotowego z precyzyjnym kątem prostym i reduktorem z kątem prostym
7. Jaki rodzaj urządzenia może wykorzystywać stół obrotowy z dokładnym kątem prostym?
Aby zobaczyć więcej filmów, kliknij GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Jak wybrać odpowiedni model dla mojego urządzenia?
Więcej informacji na temat doboru modelu siłownika obrotowego Hollow można znaleźć na stronach wyboru modeli w katalogu.
9. Jak zainstalować serwonapęd na precyzyjnym stole obrotowym z kątem prostym?
Zapoznaj się z Katalogiem lub skontaktuj się z naszą sprzedażą techniczną.
10. Dlaczego warto wybrać GIGAGER?
11. FAQ
Uwaga 1: Wymiana jednostek momentu obrotowego
Jednostka Torque | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10.197 | 0,7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,371 × 10-3 | 8 8509 × 10-2 |
1 kgf.m | 9,8066 | 980,665 | 1 | 102 | 7.233 | 86,79 |
1 kgf.cm | 9,8066 × 10-2 | 9,8066 | 10-2 | 1 | 7.233 × 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,356 × 102 | 0,1383 | 13,83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1,102 × 10-2 | 1.152 | 8,333 × 10-2 | 1 |
Uwaga 2: Jednostki kątowe
Jednostki kątowe | Wartość | Symbol | Stenografia |
Stopień | 1/360 Koło | ° | Deg |
Arc minuta | 1/60 stopnia | '(Liczba pierwsza) | arcmin, amin, MOA |
Arc-sekunda | 1/60 arcmin | "(Podwójna liczba pierwsza) | arcsec |
1/1000 sekundy łuku | 1/1000 arcsec | mas |
