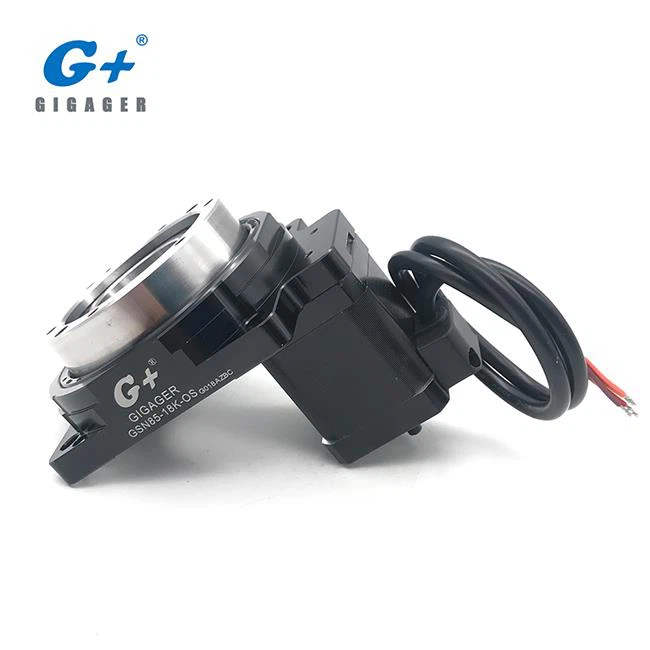

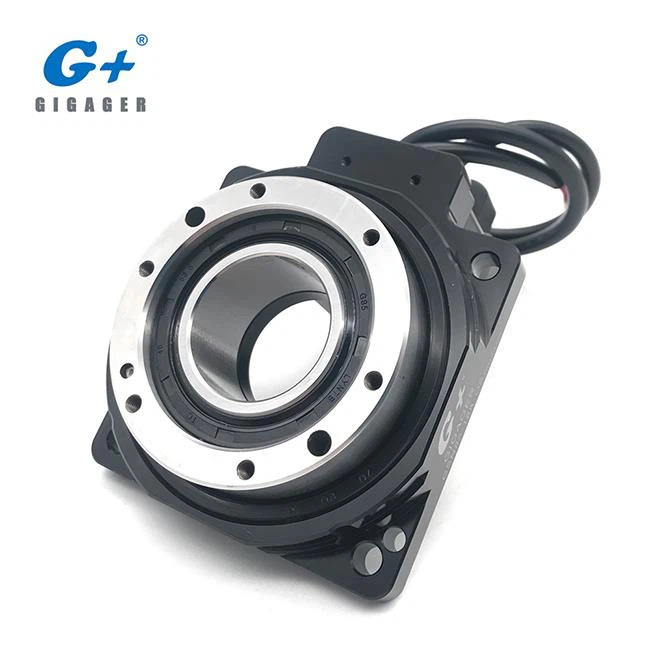

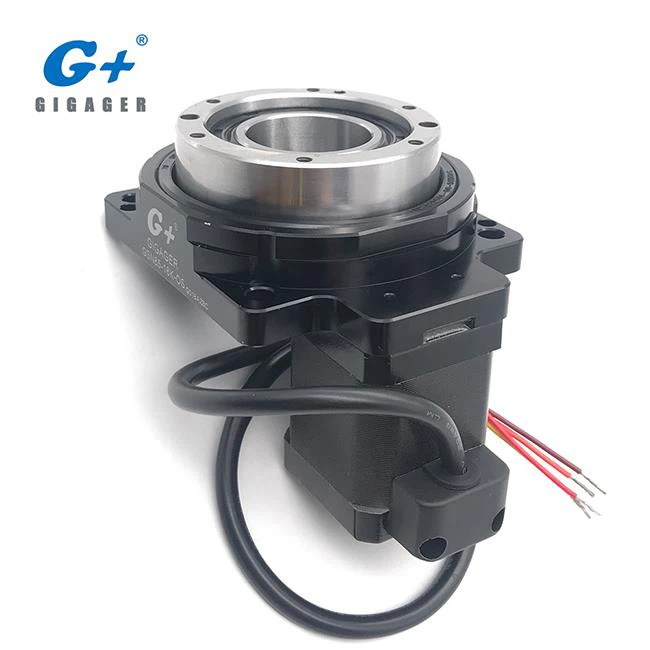

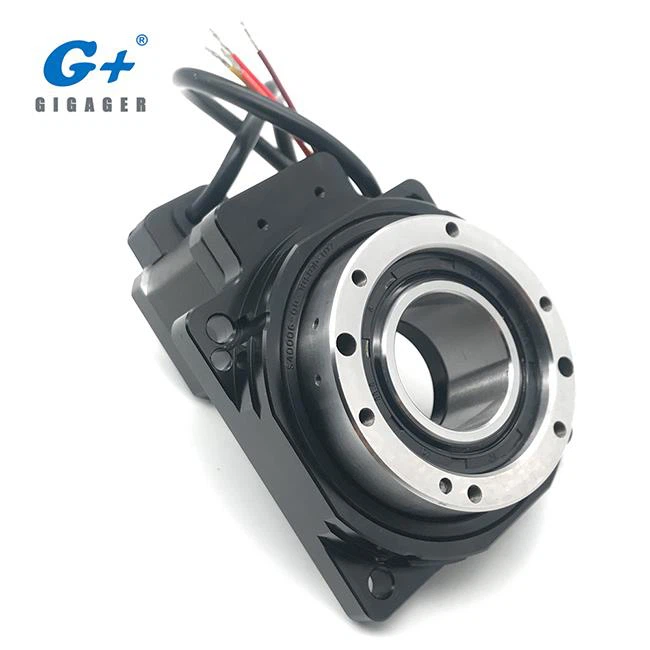

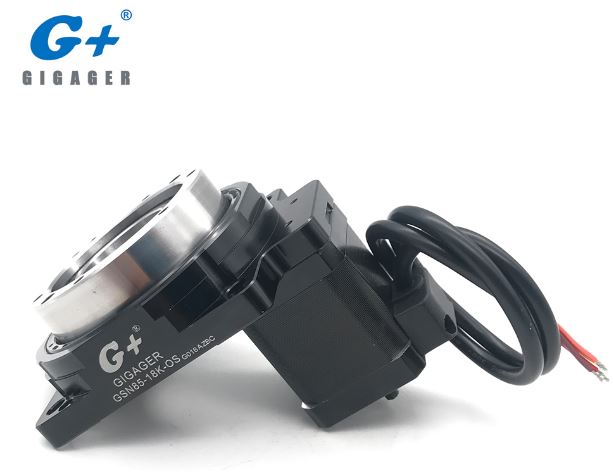

Jest to numer modelu siłownika Hollow Rotary Actuator GSN85-18K-OS o rozmiarze stołu 85 mm w stosunku 1:18 i silnika krokowego z otwartą pętlą. Typ OS GIGAGER Hollow Rotary Actuator to linia produktów, które łączą stół obrotowy o wysokiej sztywności z dedykowanym silnikiem krokowym o otwartej pętli i pakietem sterowników. Zachowuje łatwość użycia silnika krokowego, a jednocześnie umożliwia bardzo dokładne pozycjonowanie dużych obciążeń bezwładnościowych.

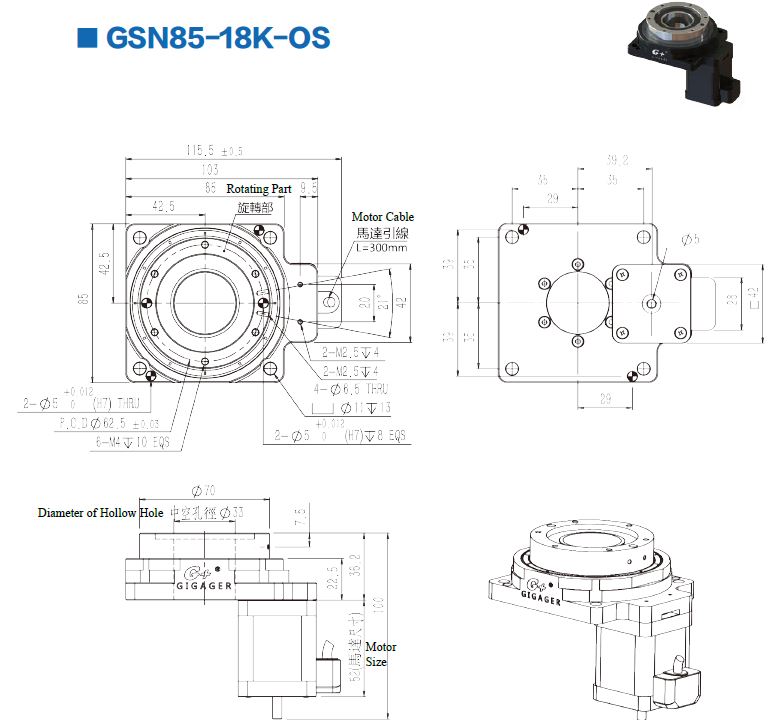

1. Specyfikacja modelu GSN85-18K-OS
Parametr | ||
Typ silnika | Dedykowany silnik krokowy z otwartą pętlą | |
Obrotowe łożysko platformy | Łożysko poprzeczne | |
Dopuszczalny moment obrotowy | Nm | 3.2 |
Dopuszczalna prędkość | rpm | 60 (powierzchnia stołu) |
Przełożenie | 1:18 | |
Moment bezwładności | kg.m 2 | 2534 × 10-6 |
Dopuszczalne obciążenie osiowe | N | 500 |
Dopuszczalny moment bezwładności | Nm | 10 |
Dokładność pozycjonowania | min | ≦ 2 |
Powtarzalność | sec | ± 5 (0,001 °) |
Płaskość platformy | mm | ± 0,005 |
Koncentryczność platformy | mm | ± 0,01 |
Stopień ochrony | IP | 40 |
Precyzyjna żywotność | H | 20000 |
Waga | kg | 1.2 (w tym silnik) |
Parametr silnika | ||
Wymiar | mm | 42 |
Napięcie znamionowe V / faza | 3.25 | |
Prąd znamionowy A / faza | 1.3 | |
Impedancja cewki Ω / faza | 2.5 | |
Indukcyjność cewki | mh | 6.0 |
Trzymając Torque | Nm | 0,6 |
Moment bezwładności | g.cm 2 | 82 |
Długość silnika | mm | 64 |
Stopień ochrony | IP | 20 |
Kąt kroku | 1,8 ° | |
Prowadzić | 4 | |
Kierowca | |
Napięcie wejściowe | DC24V |
Wprowadzanie poleceń | Puls + kierunek DC5V |

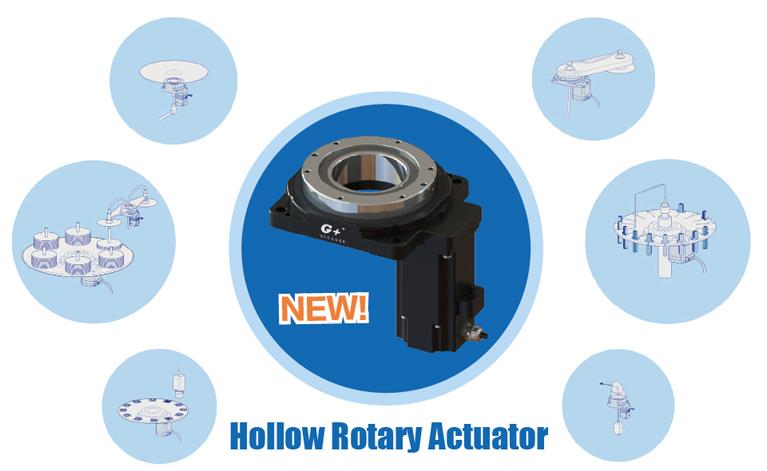

2. Czym jest Hollow Rotary Actuator?

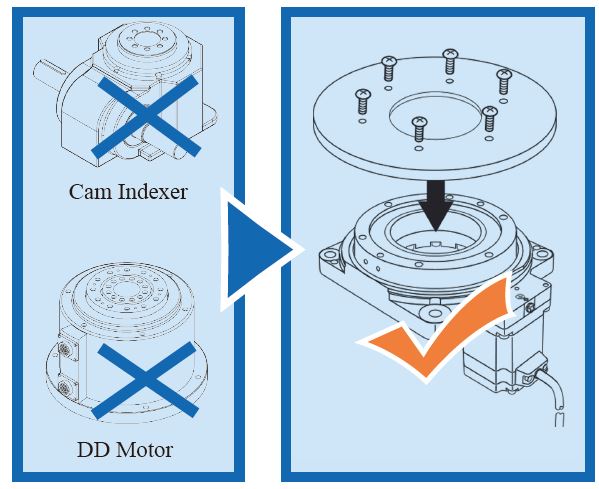

Siłownik obrotowy Hollow jest zupełnie nowym rodzajem obracającego się urządzenia ładującego. Zapewniając wysoką wydajność transmisji, wysoką precyzję, wysoką sztywność i wysokie koszty, łączy zalety silnika servo, indeksera krzywkowego i silnika DD, uzyskując równowagę pomiędzy tymi trzema produktami.
Przekładnie wykonane są z wysokowytrzymałej stali nawęglanej, a twardość powierzchni zębów po nawęgleniu może osiągnąć HRC60 ± 2 °.
Za pomocą pakowanego precyzyjnego silnika krokowego z otwartą pętlą, obrotowy siłownik obrotowy może wytwarzać segmenty pod dowolnym kątem, co może być zgodne z cyfrowym sterowaniem, którego nie jest w stanie osiągnąć wskaźnik krzywki. Dokładność pozycjonowania jest porównywalna z bezpośrednim silnikiem napędowym, który może zrealizować pozycjonowanie obciążenia bezwładnościowego w krótkim czasie.

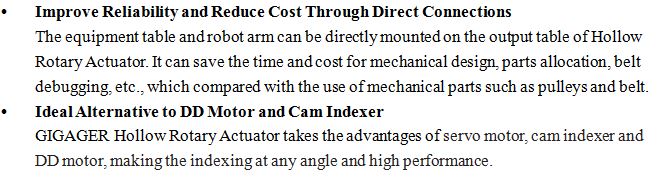

3. Jakie są cechy produktu typu Hollow Rotary Actuator typu OS?

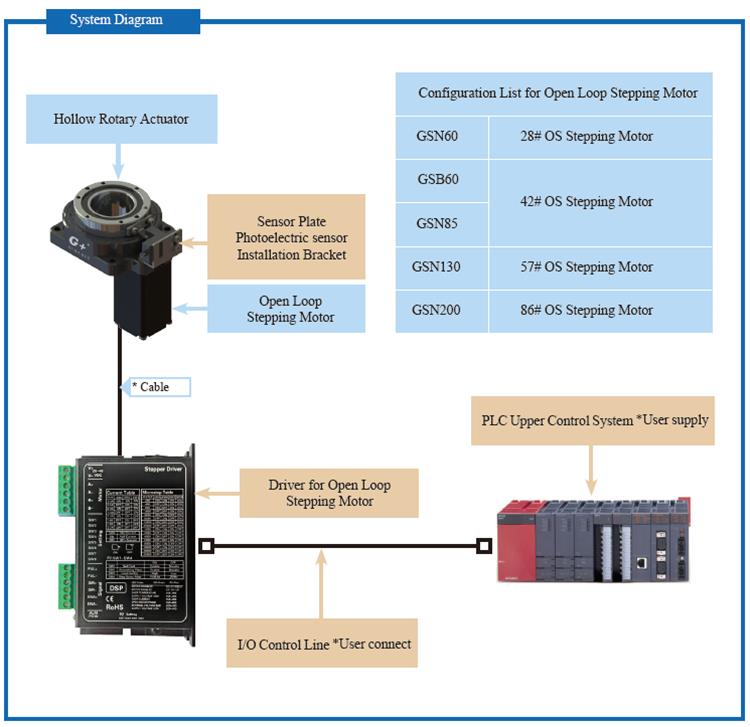

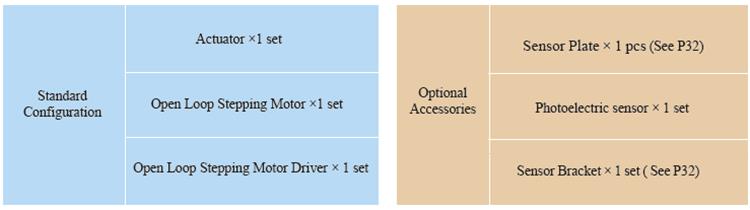

4. Konfiguracja systemu typu Hollow Rotary Actuator typu

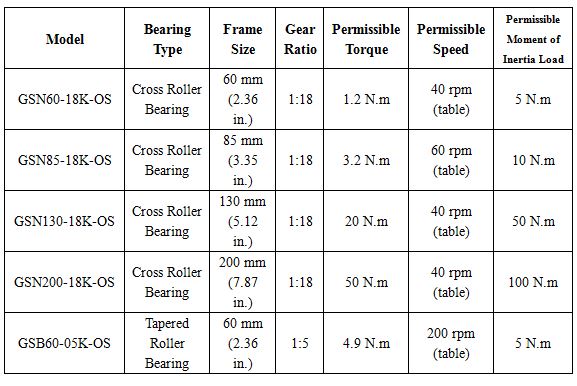

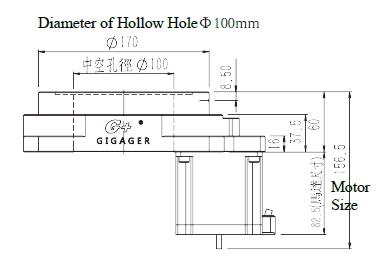

5. Ile modeli OS jest dostępnych?

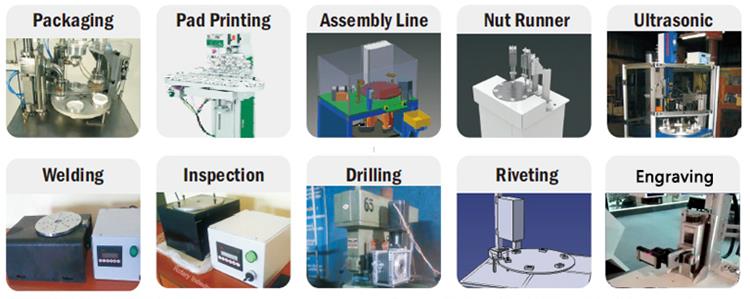

6. Jaki rodzaj urządzenia może wykorzystywać siłownik obrotowy pusty?
Link do filmu demo:
za. Wersja demonstracyjna testu Gyro https://youtu.be/PwKiObIMXRM
b. Demo na 4. osi lub 5. osi https://youtu.be/L9gheXQ6zLc
Aby zobaczyć więcej filmów, kliknij GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Jak wybrać odpowiedni model dla mojego urządzenia?
Więcej informacji na temat doboru modelu siłownika obrotowego Hollow można znaleźć na stronach wyboru modeli w katalogu.
8. Dlaczego warto wybrać GIGAGER?

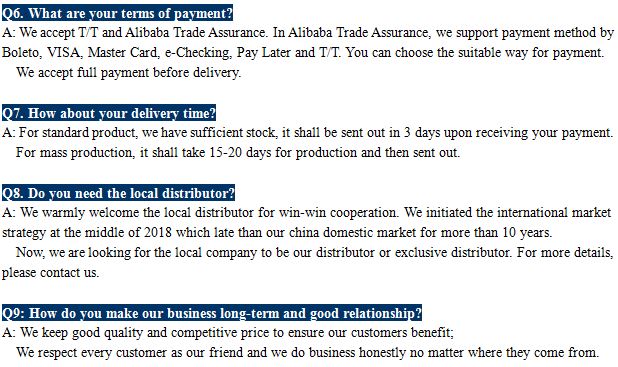

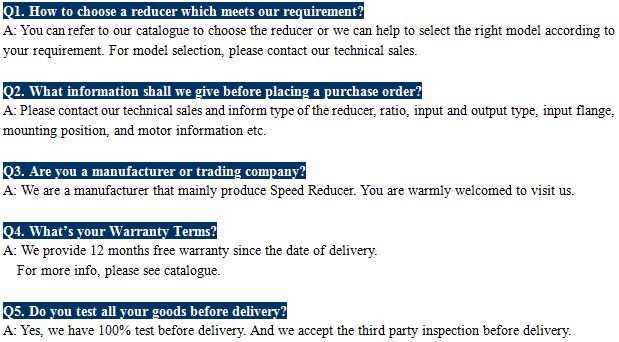

9. FAQ
10. Powiązana wiedza
Guangdong Saini Intelligent Equipment Technology Co., Ltd jest właścicielem marki G +, nazwanej GIGAGER.
Marka została zarejestrowana w Chinach, Chinach na Tajwanie, w Japonii, Niemczech, Indiach, Malezji, Tajlandii, Australii, Kanadzie, Singapurze itp.
Teraz marka G + stała się wiodącą marką reduktora prędkości na rynku chińskim.
Saini Intelligent jest właścicielem 43 zestawów różnych systemów CNC i ponad 40 zestawów profesjonalnych przyrządów testujących, w tym 15 zestawów pięcioosiowego pięcioosiowego układu sterowania CNC, 18 zestawów czteroosiowego układu sterowania czterema osiami, 5 zestawów trójosiowego CNC, 5 zestawów krzywek Pięć osi CNC, 3 zestawy frezarki.
Łożyska kulkowe skośne mogą wytrzymać obciążenia promieniowe i osiowe. Może pracować przy wyższych prędkościach. Im większy kąt zwilżania, tym wyższa nośność osiowa. Łożyska o wysokiej precyzji i dużej prędkości zwykle przyjmują kąt 15 stopni. Pod wpływem siły osiowej kąt zwilżania wzrasta.
Łożyska stożkowe są oddzielnymi łożyskami, a wewnętrzne i zewnętrzne pierścienie łożyska mają stożkowe bieżnie. Ten typ łożyska jest podzielony na różne typy konstrukcyjne, takie jak łożyska stożkowe jednorzędowe, dwurzędowe i czterorzędowe w zależności od liczby zainstalowanych rzędów rolek. Jednorzędowe łożyska stożkowe mogą wytrzymać obciążenia promieniowe i obciążenia osiowe w jednym kierunku. Gdy łożysko zostanie poddane promieniowemu obciążeniu, powstanie element osiowy, tak że potrzebne jest inne łożysko, które może wytrzymać siłę osiową w przeciwnym kierunku, aby uzyskać równowagę.
W przypadku łożysk stożkowych i łożysk skośnych walec jest inny, jeden to kulka (styk punktowy), a drugi to walec (styk liniowy). Oczywiście kontakt liniowy ma duże obciążenie i dużą sztywność. Kontakt kątowy jest głównie poddawany obciążeniu osiowemu; stożkowe łożysko toczne jest poddawane obciążeniom osiowym i promieniowym i przenosi jednokierunkowe obciążenie osiowe. Łożyska skośne są zwykle stosowane w obszarach, w których ciśnienie jest niskie, a prędkość jest wysoka, np. Pompa wodna. Wstań i umyj się. Łożyska stożkowe są zwykle stosowane w częściach, w których prędkość obrotowa jest stosunkowo niska, a ciśnienie jest wysokie, takie jak główny wał silnika.
GIGAGER Hollow Rotary Table przyjmuje poprzeczne łożyska wałeczkowe i stożkowe łożyska wałeczkowe o różnej wydajności. Stół z poprzecznym łożyskiem rolkowym może być zainstalowany poziomo i pionowo, a stół, który wykorzystuje tylko łożysko stożkowe, może być zainstalowany poziomo.
