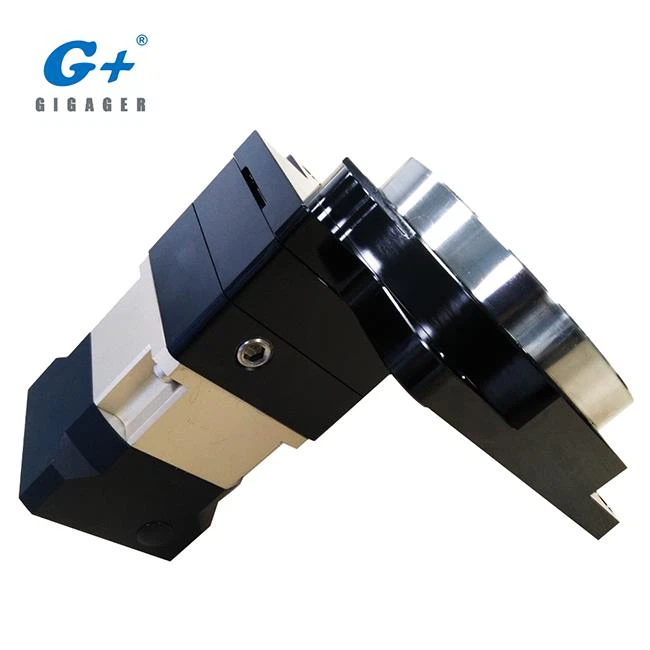

Jest to kombinacja skrzyni obrotowej o dużej aperturze z planetarnym reduktorem o numerze modelu GSN200M-50K-SV, który ma rozmiar stołu 200 mm przełożenie 1:50 dla silnika servo. GIGAGER zapewnia połączenie stołu obrotowego Hollow z planetarną skrzynią biegów, reduktorem prostym, itd.
1. Specyfikacja stołu obrotowego o dużej aperturze GSN200M-50K-SV
Parametr | ||
Przekładnia przekładni planetarnej | 1: 5 | |
Pusty stół obrotowy | 1:10 | |
Całkowite przełożenie przekładni | 1:50 | |
Obrotowe łożysko platformy | Stożkowe łożyska wałeczkowe | |
Dopuszczalny moment obrotowy | Nm | 65 |
Dopuszczalna prędkość | rpm | 200 (powierzchnia stołu) |
Moment bezwładności | kg.m2 | 85792 × 10-6 |
Dopuszczalne obciążenie osiowe | N | 800 |
Dopuszczalny moment bezwładności | Nm | 45 |
Dokładność pozycjonowania | min | ≦ 1 |
Powtarzalność | sec | ± 5 (0,001 °) |
Płaskość platformy | mm | ± 0,005 |
Koncentryczność platformy | mm | ± 0,01 |
Stopień ochrony | IP | 40 |
Precyzyjna żywotność | H | 20000 |
Waga | kg | 18 |
Siłownik | Skontaktuj się ze sprzedażą techniczną | |
2. Większa kombinacja mocy przekładni
Kombinacja stołu obrotowego o dużej aperturze z reduktorem planetarnym
Kombinacja stołu obrotowego o dużej aperturze z reduktorem z kątem prostym
3. Co to jest pusty stół obrotowy?
4. Jakie cechy produktu ma stół obrotowy typu Hollow?
5. Konfiguracja systemu pustego stołu obrotowego typu SV
6. Ile modeli SV jest dostępnych?
7. Jaki rodzaj urządzenia może wykorzystywać obrotowy siłownik obrotowy?
Link do filmu demo:
za. Wersja demonstracyjna testu Gyro https://youtu.be/PwKiObIMXRM
b. Demo na 4. osi lub 5. osi https://youtu.be/L9gheXQ6zLc
Aby zobaczyć więcej filmów, kliknij GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Jak wybrać odpowiedni model dla mojego urządzenia?
Więcej informacji na temat doboru modelu siłownika obrotowego Hollow można znaleźć na stronach wyboru modeli w katalogu.
9. Jak zainstalować stół obrotowy z serwomotorem do pustego stołu?
Zapoznaj się z Katalogiem lub skontaktuj się z naszą sprzedażą techniczną.
10. Dlaczego warto wybrać GIGAGER?
11. FAQ
12. Powiązana wiedza
STOŁY PROGRAMOWANE TABELE
Seria programowalnych stołów obrotowych GSN i GSB jest przeznaczona do zastosowań, w których wymagane są rozwiązania o zwartej budowie i niezawodne.
Reduktory prędkości GIGAGER mają ulepszoną konstrukcję techniczną. Konkurencyjna cena i skrócony czas dostawy w połączeniu z jakością i niezawodnością GIGAGER sprawiają, że ta seria jest bardzo atrakcyjna dla rynku.
Hollow Rotary Table są wykorzystywane w robotach przemysłowych, światłowodach i fotonikach, systemach wizyjnych, obrabiarkach, zespołach, urządzeniach półprzewodnikowych, obróbce laserowej elementów medycznych, produkcji elektronicznej i innych wysokowydajnych zastosowaniach automatyki przemysłowej. Ponadto GIGAGER produkuje napędy i kontrolery ruchu, które doskonale uzupełniają naszą linię produktów.
Łożyska ślizgowe są stosowane do precyzyjnych płyt indeksujących CNC, przegubów i obracających się części robotów przemysłowych, stołów obrotowych do centrów obróbczych, obrotowych części zrobotyzowanych, precyzyjnych stołów obrotowych, maszyn medycznych, kalkulatorów i sprzętu do produkcji układów scalonych.
Łożyska skośne i skrzyżowane łożyska obrotowe (łożyska poprzeczne walcowo-walcowe) są bardzo podobne pod względem struktury i funkcji. Na przykład pod względem dokładności mają wysoką sztywność, wysoki, stabilny moment obrotowy i długą żywotność. Na stole obrotowym obrabiarki CNC i tabliczce indeksującej, szlifierce pionowej CNC, obrabiarce bezpośredniej i innych urządzeniach mechanicznych, w robocie przemysłowym na ramieniu, w talii, nadgarstku, łokciu, palcach itp., A także w precyzyjnym sprzęcie medycznym , Coraz więcej precyzyjnych urządzeń do obróbki CNC, takich jak urządzenia optyczne, porzuciło tradycyjny design, a następnie wykorzystuje precyzyjne łożyska poprzeczne z lepszą wydajnością.
