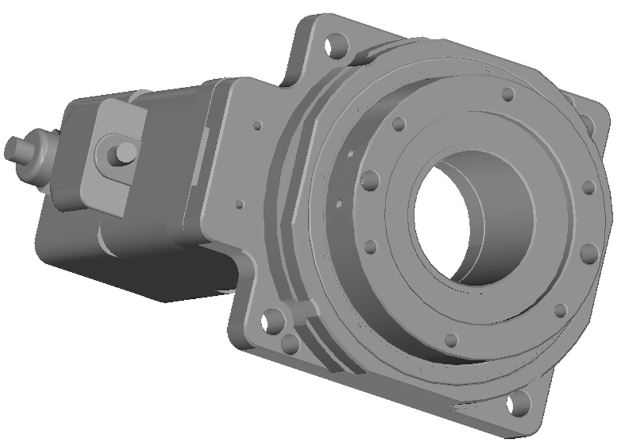

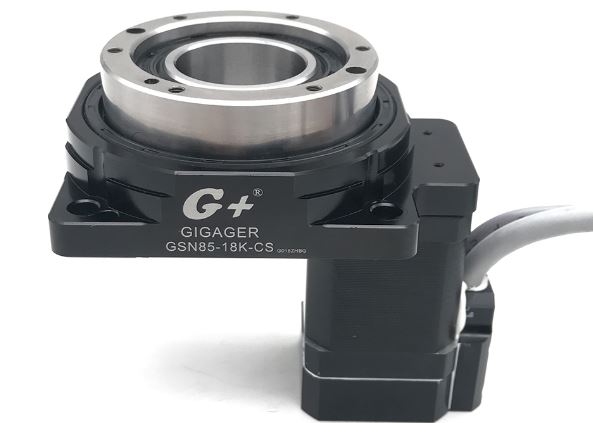

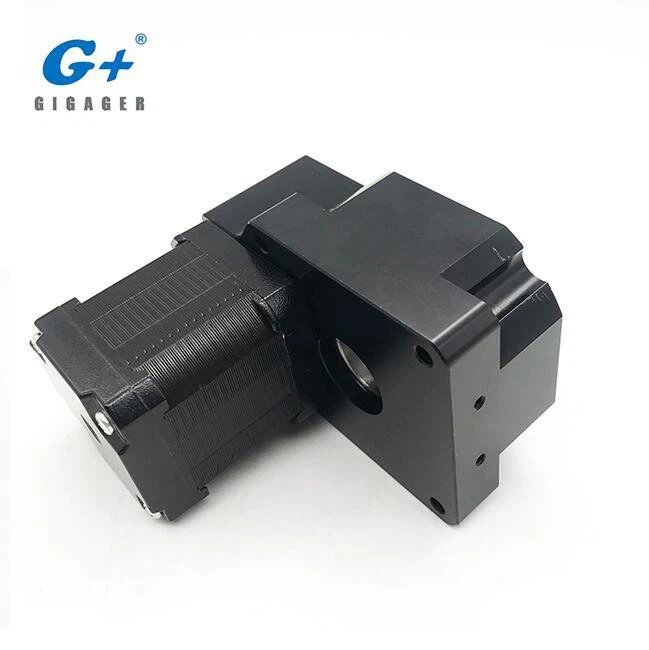

Jest to numer modelu siłownika z wydrążonym obrotem GSN85-18K-CS o rozmiarze stołu 85 mm w przełożeniu 1:18 i silniku krokowym z zamkniętą pętlą. Typ G GIGAGER Hollow Rotary Actuator to linia produktów łączących stół obrotowy o wysokiej sztywności z dedykowanym silnikiem krokowym z zamkniętą pętlą i pakietem sterowników.

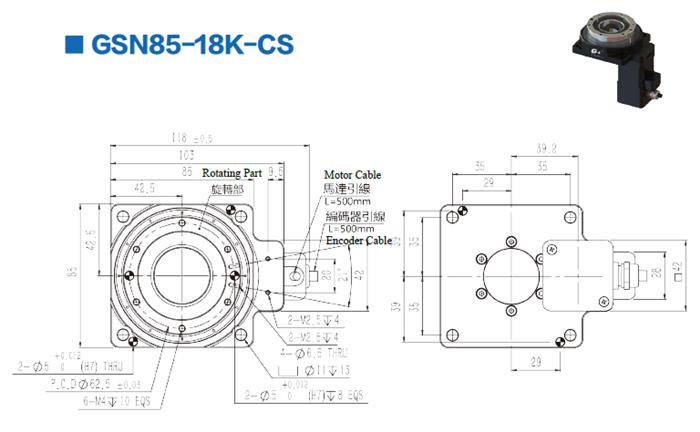

1. Specyfikacja modelu GSN85-18K-CS
• Zintegrowany ze stołem i silnikiem krokowym ułatwia projektowanie mechanizmu.
• Stół wyjściowy o dużej średnicy
• Wysoka precyzja
• Zwinna reakcja
• Bez tuningu
• Wysoki moment obrotowy
Parametr | ||
Typ silnika | Dedykowany silnik krokowy z zamkniętą pętlą | |
Obrotowe łożysko platformy | Łożysko poprzeczne | |
Dopuszczalny moment obrotowy | Nm | 3.2 |
Dopuszczalna prędkość | rpm | 160 (Powierzchnia stołu) |
Przełożenie | 1:18 | |
Moment bezwładności | kg.m 2 | 2534 × 10-6 |
Dopuszczalne obciążenie osiowe | N | 500 |
Dopuszczalny moment bezwładności | Nm | 10 |
Dokładność pozycjonowania | min | ≦ 2 |
Powtarzalność | sec | ± 5 (0,001 °) |
Płaskość platformy | mm | ± 0,005 |
Koncentryczność platformy | mm | ± 0,01 |
Stopień ochrony | IP | 40 |
Precyzyjna żywotność | H | 20000 |
Waga | kg | 1.4 (w tym silnik) |
Parametr | ||
Typ silnika | Dedykowany silnik krokowy z zamkniętą pętlą | |
Obrotowe łożysko platformy | Łożysko poprzeczne | |
Dopuszczalny moment obrotowy | Nm | 3.2 |
Dopuszczalna prędkość | rpm | 160 (Powierzchnia stołu) |
Przełożenie | 1:18 | |
Moment bezwładności | kg.m2 | 2534 × 10-6 |
Dopuszczalne obciążenie osiowe | N | 500 |
Dopuszczalny moment bezwładności | Nm | 10 |
Dokładność pozycjonowania | min | ≦ 2 |
Powtarzalność | sec | ± 5 (0,001 °) |
Płaskość platformy | mm | ± 0,005 |
Koncentryczność platformy | mm | ± 0,01 |
Stopień ochrony | IP | 40 |
Precyzyjna żywotność | H | 20000 |
Waga | kg | 1.4 (w tym silnik) |

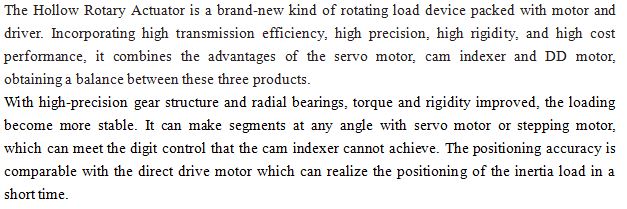

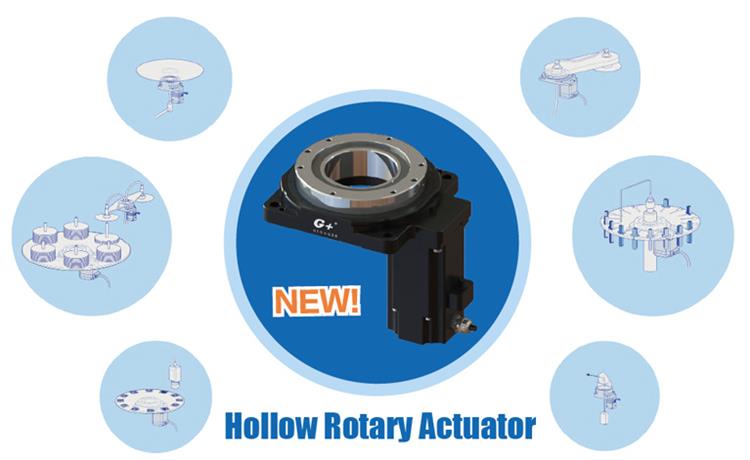

2. Czym jest Hollow Rotary Actuator?

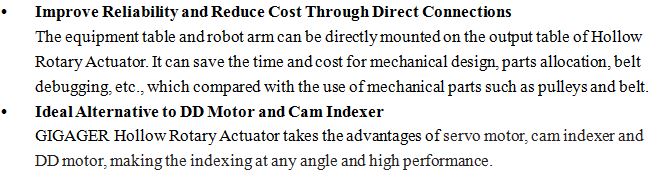

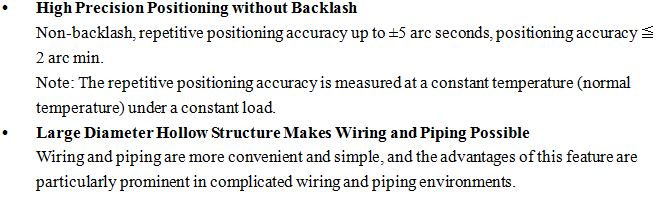

3. Jakie są cechy produktu typu Hollow Rotary Actuator typu CS?

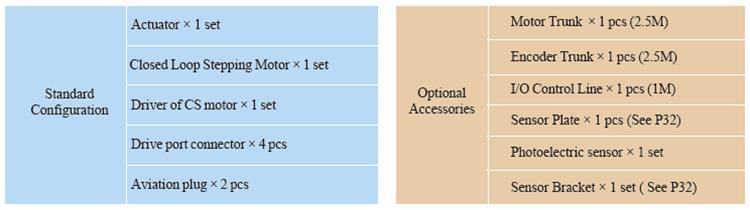

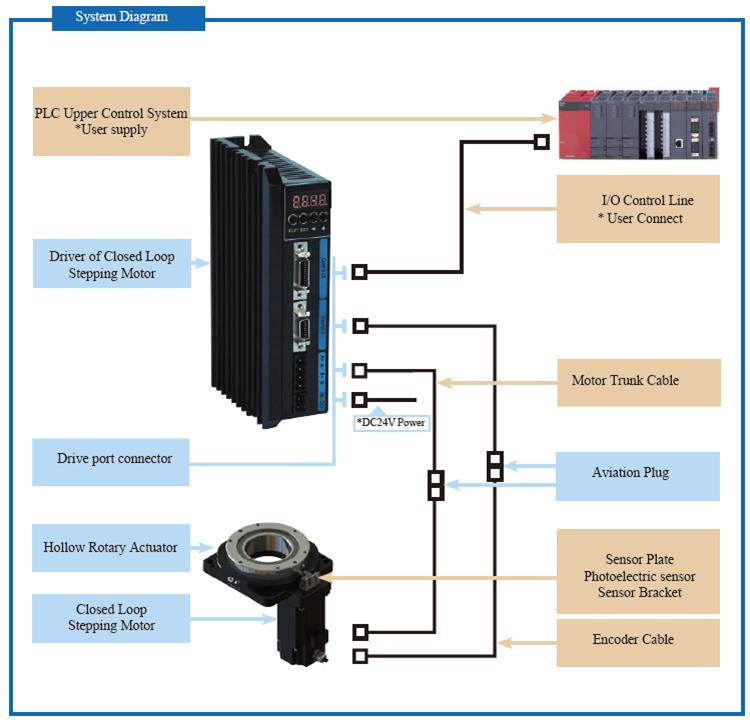

4. Konfiguracja systemu siłownika obrotowego typu CS

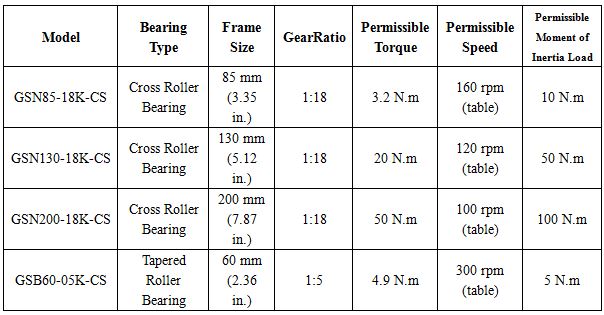

5. Ile modeli CS jest dostępnych?

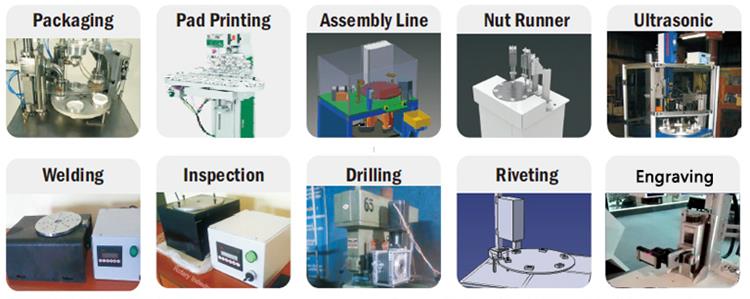

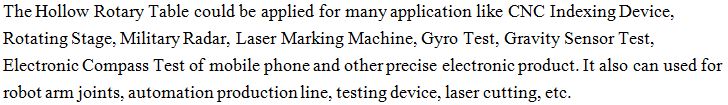

6. Jaki rodzaj urządzenia może wykorzystywać siłownik obrotowy pusty?
Link do filmu demo:
za. Wersja demonstracyjna testu Gyro https://youtu.be/PwKiObIMXRM
b. Demo na 4. osi lub 5. osi https://youtu.be/L9gheXQ6zLc
Aby zobaczyć więcej filmów, kliknij GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

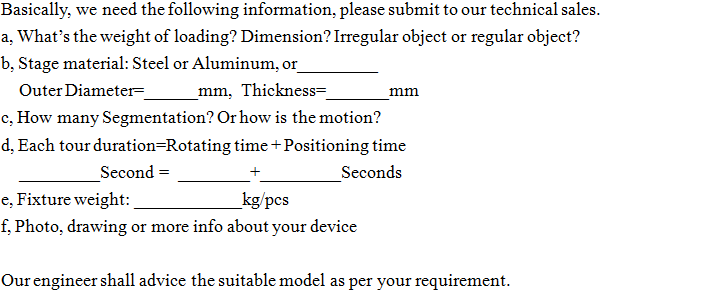

7. Jak wybrać odpowiedni model dla mojego urządzenia?
Więcej informacji na temat doboru modelu siłownika obrotowego Hollow można znaleźć na stronach wyboru modeli w katalogu.

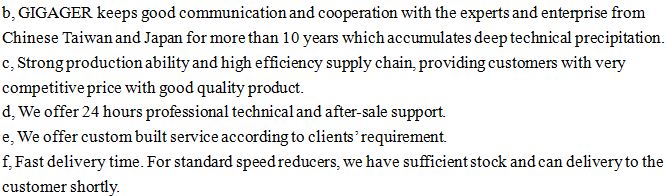

8. Dlaczego warto wybrać GIGAGER?

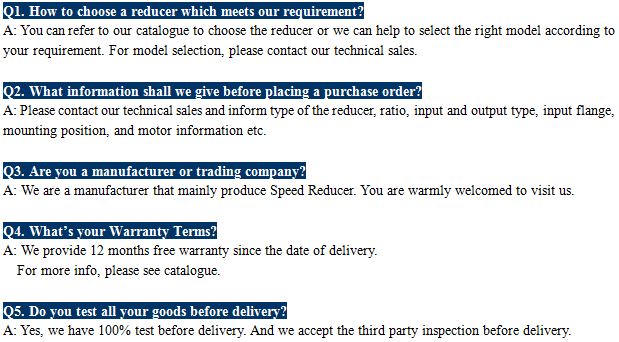

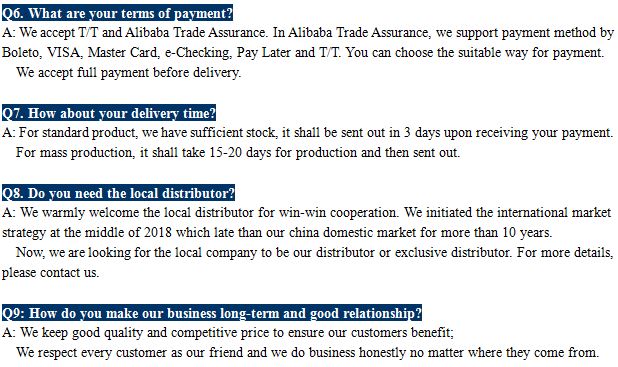

9. FAQ
10. Informacje o firmie
Od momentu powstania, Guangdong Saini Intelligent jest zaangażowany w dostarczanie klientom produktów wysokiej jakości i wysokiej wydajności dla Chin i całego świata. Klientami są Huawei, Han's Laser, DJI, Foxconn, United Winners, BYD Auto, itp.
Dzięki ciągłemu wysiłkowi i rozwojowi, sieć sprzedaży Saini Intelligent została założona w całych Chinach, z jednym oddziałem w chińskim Tajwanie, siedmioma oddziałami w północnej, wschodniej, południowej, centralnej i zachodniej prowincji Chin, tworząc kompletną osłonę chińskiego rynku.
Teraz staramy się rozwijać zagraniczną sieć sprzedaży na całym świecie. Serdecznie zapraszamy do współpracy z nami. Możemy zaoferować pełne wsparcie cenowe, katalogowe i wsparcie techniczne w celu realizacji współpracy typu "win-win".
11. Informacje pokrewne
Kroki instalacji dla pustego stołu obrotowego
Krok 1: Przed instalacją upewnij się, że silnik i wyposażenie są w dobrym stanie i dokładnie sprawdź rozmiar silnika i części podłączonych do reduktora.
Krok 2: Przykręć zewnętrzną stronę kołnierza, wyreguluj pierścień zaciskowy systemu PCS tak, aby otwory boczne były wyrównane z otworami kurzu i włóż sześciokątne gniazdo do wewnętrznego sześciokąta, aby usunąć klucz wałka silnika.
Krok 3: Podłącz silnik i urządzenie w sposób naturalny. Podczas łączenia upewnij się, że wał wyjściowy reduktora jest zgodny z wałem wejściowym silnika, a kołnierze na zewnątrz są równoległe.
Krok 4: Zabrania się uderzania młotkiem lub podobnym przedmiotem, aby zapobiec zbyt dużej sile osiowej lub promieniowej, aby uszkodzić łożysko lub przekładnię. Pamiętaj, aby mocno dokręcić śrubę.
Krok 5: Przed montażem, wał wejściowy oleju silnikowego, piasta pozycjonująca i część łącząca wewnątrz urządzenia powinny zostać wyczyszczone benzyną lub wodą sodową cynku.
Krok 6: Przed podłączeniem silnika do wyposażenia, najpierw włóż klin klucza wału silnika prostopadle do śruby napinającej.
Krok 7: Wkręć śruby mocujące w dowolnej pozycji po przekątnej, następnie przykręć śruby mocujące w pozostałych dwóch pozycjach po przekątnej i na koniec dokręć cztery śruby mocujące jeden po drugim.
